高硼硅放电管
放电体采用高硼硅材质，厂家称其谐波污染与能耗较低、臭氧浓度高、结构紧凑。对水厂来说，放电管是全机里寿命上的关键部件，我们在到货验收时会核对随机文件中的放电体规格与备件编号。

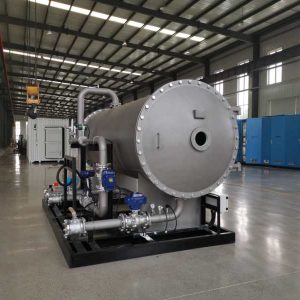

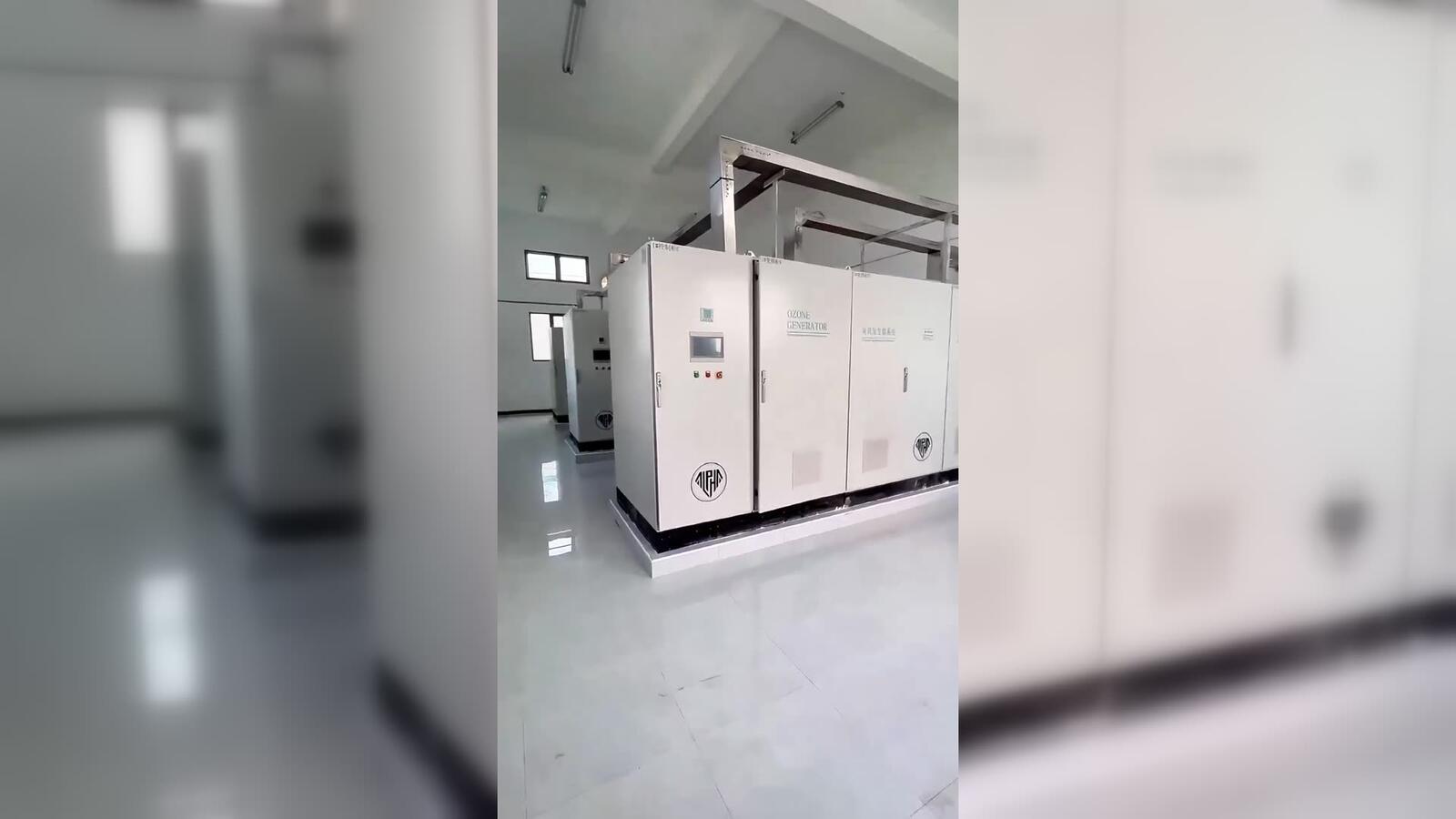

美国阿尔法臭氧发生器
进口臭氧发生器 · 2kg/h 及以上中大型机组。介质阻挡放电（DBD）制备臭氧，用于自来水厂预臭氧与后臭氧、污水厂深度处理与再生水消毒。我们按你的水量、投加量与气源条件核算产量与配置，出选型计算书；设备由美国阿尔法装备控股集团（Alpha Equipment Holding Group Inc.）供货，北京川青清负责中国区选型、交付、安装配合与售后对接。
- 10 – 200臭氧产量 kg/hAF-CFG 氧气源型 · 厂家样本
- 8 – 12臭氧浓度 %wt氧气源型 · 厂家样本
- < 6单位电耗 kWh/kg·O₃浓度 ≤100 mg/L 时 · 厂家样本
Core Advantages
核心亮点
以下四点按代理商的选型与交付视角整理，供你在方案比选时对照使用。
水平安装，检修面留得出来
机组为水平安装，可直接置于地面、基础或支架上；通过端头封板即可检查与维修放电体。布置阶段我们会给出检修抽芯长度要求，避免机房建好后发现拔不出放电管。
电气风冷 + 发生室水冷
冷却分两路：电气部分采用风冷，避免冷却水对散热片的腐蚀、结垢与渗漏引起电气故障；发生室（放电室）采用水冷，把不能转化为臭氧的那部分能量带走。厂家样本的两张机型表都列有冷却水流量与冷却水口径，说明 10 kg/h 及以上机型均需冷却水；小型机组的冷却方式以厂家样本为准。冷却水量、进水温度与水质是选型硬条件——这一项谈不拢，产量与浓度都无从谈起。
整机出厂前完成一体化测试
管道、阀门、仪表与电缆在出厂前已安装到发生器上，全套系统在工厂完成测试。现场工作量集中在就位、接气源、接冷却水与接电，我们提供接口条件表供设计院与施工单位核对。
Working Principle
示意图用于说明原理与相对位置，不代表实际管路走向与设备比例。已启用「减少动态效果」的设备上，动画自动静止。
工作原理
氧气源经介质阻挡放电（DBD）放电室生成臭氧，经高效溶气或微孔曝气投加至接触池，反应后的剩余气体进入臭氧尾气破坏装置分解后排放。
1. 气源制备原料气可用氧气或空气，经净化与干燥后送入发生器。气源方式直接决定臭氧浓度与单位电耗，也决定了机房里要不要留制氧机的位置——这一项要在方案阶段定，不能等设备到场再说。
2. 介质阻挡放电（DBD）在中高频高压放电下，高能电子把氧分子离解为氧原子，氧原子迅速与氧分子结合生成臭氧分子；放电产生的热量由发生室的闭路循环冷却水带走；电气部分则采用风冷，两路分开。厂家公开技术说明给出的运行参数为 7000 V、800 Hz；厂家样本的电气项给出工作频率范围 500 – 1000 Hz、电气冷却方式为风冷，两者不矛盾，选型时以样本为准。
3. 投加与尾气破坏臭氧经高效溶气装置或微孔曝气投加至接触池，与水充分接触反应；未被利用的剩余气体进入臭氧尾气破坏装置分解后排放，避免逸散。
Technical Data
技术参数
下表为厂家公开的机型参数，未公开的字段一律标注「按项目选型」，我们不做推算填充。
| 型号 | 臭氧产量 kg/h | 气量 Nm³/h | 臭氧浓度 %wt | 冷却水流量 m³/h (25–32 ℃) | 主机功率 kW | 发生室尺寸 mm | 冷却水口径 | 气源管道 | 配电柜尺寸 mm |
|---|---|---|---|---|---|---|---|---|---|
| AF-CFG-10K | 10 | 68–100 | 8–12 | 20 | 58–85 | 1900×1600×2000 | DN50 | DN40 | 3500×1000×2000 |
| AF-CFG-15K | 15 | 102–150 | 8–12 | 30 | 85–127.5 | 4000×2000×1800 | DN65 | DN50 | 4900×1000×2000 |
| AF-CFG-20K | 20 | 135–200 | 8–12 | 40 | 115–170 | 4000×2000×1800 | DN80 | DN50 | 4900×2000×1800 |
| AF-CFG-25K | 25 | 169–250 | 8–12 | 50 | 142.5–212.5 | 4000×2000×1800 | DN100 | DN65 | 5600×1200×2200 |
| AF-CFG-30K | 30 | 202–300 | 8–12 | 60 | 172–255 | 4000×2200×2100 | DN100 | DN65 | 5600×1200×2200 |
| AF-CFG-40K | 40 | 270–400 | 8–12 | 80 | 228–340 | 4000×2200×2300 | DN125 | DN80 | 5600×1200×2200 |
| AF-CFG-50K | 50 | 338–500 | 8–12 | 100 | 286–425 | 4000×2200×2300 | DN150 | DN80 | 5600×1200×2200 |
| AF-CFG-60K | 60 | 406–600 | 8–12 | 120 | 343–510 | 4000×2300×2400 | DN150 | DN100 | 6400×1500×2500 |
| AF-CFG-80K | 80 | 540–800 | 8–12 | 160 | 460–680 | 4400×2600×2600 | DN200 | DN100 | 6400×1500×2500 |
| AF-CFG-100K | 100 | 676–1000 | 8–12 | 200 | 572–850 | 4500×2900×3000 | DN200 | DN125 | 6800×1700×2800 |
| AF-CFG-200K | 200 | 1352–2000 | 8–12 | 400 | 1145–1700 | 4500×3500×3000 | DN250 | DN150 | 13600×1700×2800 |
← 表格可左右滑动查看完整参数 →
数据来源：美国阿尔法装备控股集团《消毒产品系列》样本（厂家样本，氧气源型）。空气源型另有 AF-CFG-10K-A 至 50K-A 共 7 个型号，产量 10–50 kg/h、臭氧浓度 2–3 %wt、气量 285–2000 Nm³/h，详见下表。单位电耗按厂家样本：臭氧浓度 ≤100 mg/L 时 <6 kWh/kg·O₃，≤120 mg/L 时 <6.5，≤148 mg/L 时 <8.5。
空气源型（AF-CFG-xxK-A）
| 型号 | 臭氧产量 kg/h | 气量 Nm³/h | 臭氧浓度 %wt | 冷却水流量 m³/h (25–32 ℃) | 主机功率 kW | 发生室尺寸 mm |
|---|---|---|---|---|---|---|
| AF-CFG-10K-A | 10 | 285–400 | 2–3 | 30 | 130–170 | 4000×2000×1800 |
| AF-CFG-15K-A | 15 | 428–600 | 2–3 | 45 | 195–255 | 4000×2200×2100 |
| AF-CFG-20K-A | 20 | 571–800 | 2–3 | 60 | 260–340 | 4000×2200×2300 |
| AF-CFG-25K-A | 25 | 715–1000 | 2–3 | 75 | 324–425 | 4000×2200×2300 |
| AF-CFG-30K-A | 30 | 857–1200 | 2–3 | 90 | 390–510 | 4000×2300×2400 |
| AF-CFG-40K-A | 40 | 1142–1600 | 2–3 | 120 | 520–680 | 4400×2600×2600 |
| AF-CFG-50K-A | 50 | 1428–2000 | 2–3 | 150 | 650–850 | 4500×2900×3000 |
数据来源：美国阿尔法装备控股集团《消毒产品系列》样本（厂家样本，空气源型）。同产量下空气源的臭氧浓度（2–3 %wt）明显低于氧气源（8–12 %wt），气量与冷却水量相应更大——这是气源方式比选时的主要依据。
Applications
适用场景
自来水厂预臭氧取水后投加，控制藻类与嗅味，改善后续混凝沉淀效果。
自来水厂后臭氧砂滤后配合活性炭池，深度去除微量有机物与色度。
工业废水深度处理生化出水残留 COD 与色度的进一步去除。
再生水回用消毒再生水厂出水消毒与感官指标改善。
循环水与工艺水循环冷却水系统的杀菌与藻类控制。
臭氧催化氧化及铁碳芬顿系统作为该系统臭氧催化氧化路线的臭氧源，配合催化剂床层使用。
Efficiency & Selection
能效与选型
臭氧系统的运行成本几乎全在电耗上，而电耗又由气源方式、臭氧浓度与冷却条件三者共同决定。所以选型不是先挑一个产量数字，而是先把这三项条件谈清楚，再倒推机组配置。
政策提示
《生活饮用水卫生标准》GB 5749-2022 第 4.2 条及表 1 对水质常规指标（含臭氧消毒副产物溴酸盐）、表 2 对消毒剂余量作出规定；《城镇污水处理厂污染物排放标准》GB 18918-2002（含 2025 年修改单，生态环境部 2025 年第 24 号公告，2026 年 3 月 1 日起实施）对出水指标作出规定；采用臭氧工艺处理含溴原水时，需同时关注溴酸盐的生成与控制，在方案阶段就把原水溴离子检测与溴酸盐控制措施纳入设计条件。
选型关键参数
- 产量：按设计水量与投加量核算 kg/h。预臭氧与后臭氧的投加量区间不同，需分别计算后取并集配置。
- 浓度：以 wt% 表示。氧气源可达到的浓度高于空气源，浓度越高单位电耗越低，但制氧成本要一并计入。
- 气源方式：液氧、PSA/VPSA 制氧或空气源。三者的占地、投资与运行成本差别很大，小水量常用液氧，中大型机组多用现场制氧。
- 冷却方式与冷却水量（必选项）：必须在技术协议中写明：电气部分风冷、发生室水冷；冷却水流量、进水温度（样本按 25 – 32 ℃）、水质与冷却水口径。样本氧气源型 20 – 400 m³/h、DN50 – DN250，空气源型 30 – 150 m³/h、DN80 – DN200。无冷却水条件的地区可采用冷水机。冷却不足时机组会降功率自保，表现为产量上不去。
- 投加方式：高效溶气装置或微孔曝气，配合接触池分段投加以提高利用率。
- 尾气破坏：必须配臭氧尾气破坏装置，剩余气体分解后排放，机房需按环境要求配臭氧检测报警。
- 含溴原水的溴酸盐控制：原水含溴离子时，臭氧氧化可能生成溴酸盐。需在方案阶段检测原水溴离子浓度，并通过投加点、投加量与 pH 控制等措施加以控制。
以上七项我们会做成一张条件表，逐项和你或设计院确认后再出产量与配置；条件不齐时我们宁可先标「按项目选型」，也不给一个看着漂亮但落地对不上的数字。
关于北京川青清
北京川青清环境工程技术有限公司是美国阿尔法装备控股集团（Alpha Equipment Holding Group Inc.）中国区代理商，提供选型、供货、安装配合与售后服务。了解更多 →
FAQ
常见问题
预臭氧和后臭氧的投加量大概是多少？
这两段的目的不同，投加量也要分开算。预臭氧在取水后投加，目标是控藻、除嗅味和改善混凝，投加量通常较低；后臭氧在砂滤后投加，目标是深度氧化微量有机物、配合活性炭池，投加量通常较高。具体数值取决于原水的 COD、UV254、嗅味物质与色度，行业内的经验区间跨度很大，我们的做法是按贵厂近一年的原水水质数据来算，必要时建议做小试确定投加量，不套用别厂的数。
氧气源和空气源怎么选？
氧气源能达到的臭氧浓度更高，单位电耗更低，机组体积也更小；空气源省掉了制氧或液氧环节，但浓度低、对气源干燥要求高、单位电耗高。判断标准通常是：产量小、间歇运行的选空气源或液氧；2 kg/h 及以上、连续运行的中大型机组，现场制氧（PSA/VPSA）在全生命周期成本上一般更划算。我们会按贵厂的产量、运行小时与当地电价、液氧价格算一遍再给建议。
冷却水有什么要求？可以用自来水直排吗？
要分清两路：电气部分是风冷，不需要水；发生室是闭路循环冷却水。不建议用自来水直流排放——既浪费水，水质不受控也容易在冷却腔内结垢。选型时要确认的是循环水量、进水温度上限与水质（硬度、氯离子）。冷却能力不足时，机组会为保护自己降功率运行，表现出来就是「产量上不去」，这类问题在现场排查时往往先被误判成发生器故障。
尾气一定要处理吗？机房需要做什么防护？
必须处理。反应后未被利用的臭氧不能直接排放，要经臭氧尾气破坏装置分解后排空。机房侧建议配臭氧浓度检测报警与强制通风，并在技术协议里写明报警联锁逻辑。这一项在验收时是查得比较严的，方案阶段就要落到图纸上。
臭氧和次氯酸钠可以一起用吗？
可以，而且在市政给水里是常见组合。臭氧氧化能力强、无持续余量，适合放在前段做预处理或深度氧化；次氯酸钠有持续余量，适合放在末端保证管网余氯。两者分工不同，不是互相替代的关系。具体在哪一段投加、各投多少，取决于原水水质与出厂水指标要求，我们可以一起做成一张工艺段位表给你。
把水质与水量发给我们，出选型方案
提供设计水量、原水与出水指标、拟定投加点与投加量、可用气源与冷却条件，我们回一份包含产量核算、气源比选与配置清单的选型计算书；需要投标或设计配合的，可另附技术参数表、样本图纸与技术协议模板，供设计院独立编制技术文件参考。
