难降解废水提标时，臭氧催化氧化与铁碳＋芬顿是最常被摆到一起比的两条高级氧化路线。它们不是「谁替代谁」的关系——真正决定选哪条的是三个现场条件：进水盐度、COD 浓度、能不能接受化学污泥。本文按厂家样本的工艺数据把这三条分界线讲清楚，并给出投加分配与池容的可复算算例。本产品线由北京川青清提供。
- 盐度是第一条分界线：Cl⁻ > 1000 mg/L 的高盐水优先看臭氧催化氧化，< 1000 mg/L 优先看铁碳＋芬顿。
- COD 浓度是第二条：低～中浓度（< 1000 mg/L）偏臭氧路线，中～高浓度（> 1000 mg/L）偏芬顿路线。
- 污泥是第三条：芬顿会产生含铁化学污泥，臭氧路线没有；污泥处置成本高的项目这一条常常直接定生死。
- 样本给的去除率区间：单独臭氧 COD 去除率 10% – 30%，催化氧化 40% – 80%；反应时间 10 – 30 min。
- 臭氧三段串联按 2 : 1 : 1 投加；运行成本里臭氧制备电耗占 60% 以上。
一、两条路线各自是什么
臭氧催化氧化：靠催化剂把臭氧的氧化能力放大
臭氧催化氧化是在臭氧接触的基础上加一段装填催化剂的塔体，污水从塔体上部流入，与底部通入的臭氧气体逆向接触。样本给的催化剂是金属氧化物负载型或活性炭基催化剂，以填料形式分层布置，形成多级反应区域；塔体材质可选碳钢衬胶、不锈钢或玻璃钢。
整套系统不止一个塔。样本列的系统组成有 8 项：臭氧发生系统、气源系统（液氧站／制氧系统／空气净化系统）、冷却水系统、臭氧发生器管路系统、电源及控制系统、在线仪表、尾气破坏及投加系统、臭氧催化塔。做预算时这 8 项都要算进去，只报塔体的价格没有意义。
铁碳＋芬顿：靠 Fe²⁺ 与 H₂O₂ 产生羟基自由基
芬顿的工艺链是：原水 → 调节池 → pH 调节（加酸至 2.5 – 4.0）→ 混合池（投加 FeSO₄）→ 反应池（投加 H₂O₂）→ 中和沉淀池（调 pH 至 8 – 9，生成 Fe(OH)₃ 絮体）→ 固液分离 → 出水。样本注明适宜 pH 为 3.0 ± 0.5——过高降低 ·OH 产率，过低抑制 Fe²⁺ 再生；投加顺序是先加 Fe²⁺ 再缓慢加 H₂O₂，避免剧烈放热。反应速度在几分钟至几十分钟。
这条链的代价写在最后一步：中和沉淀会产生含铁化学污泥，需脱水后安全处置。污泥的属性判定不能凭经验——是否属于危险废物应按 GB 5085.7-2019《危险废物鉴别标准 通则》与 HJ 298-2019《危险废物鉴别技术规范》做鉴别，并按鉴别结论确定处置路径。
二、三条分界线：照着现场条件对号入座
| 决策指标 | 优先看臭氧催化氧化 | 优先看铁碳＋芬顿 |
|---|---|---|
| 盐度（Cl⁻ 浓度） | > 1000 mg/L（高盐） | < 1000 mg/L（中低盐） |
| 原水 pH | 3 – 10（无需调节） | 2 – 4（酸性），或可接受调酸调碱 |
| COD 浓度 | < 1000 mg/L（低～中浓度） | > 1000 mg/L（中～高浓度） |
| 处理目标 | 脱色、脱臭、脱毒、提升可生化性、深度处理 | 去除顽固性 COD、破坏重金属络合物 |
| 污泥约束 | 无污泥需求（处置成本高的场合） | 可接受污泥（处置成本低的场合） |
数据来源：《北京川青清臭氧催化氧化及铁碳+芬顿系统》样本 p24「两工艺选择对比」。本表是方案阶段的入口判断，不是选型结论；实际路线以水质小试与项目实测为准。
三条线里最容易被忽略的是盐度。高盐水里的 Cl⁻ 会消耗自由基，对依赖 ·OH 的芬顿路线影响直接；而 pH 那一行的差别落到工程上就是要不要多建两个池——臭氧路线在 pH 3 – 10 之间不必调节，芬顿路线要先调酸再中和，多出加酸、加碱两套加药系统与相应的耐腐蚀材质要求。
第三条污泥常常是压倒性的。芬顿的铁泥量随投药量走，如果项目所在地的污泥处置单价高、或者厂内已经没有污泥处理余量，这一条会直接把选择推向臭氧路线，哪怕前两条更偏芬顿。
三、臭氧路线的两个关键设计点
1. 三段串联，按 2 : 1 : 1 投加
样本给的投加方式是三段式串联、按 2 : 1 : 1 的比例投加臭氧，依据写得很直白：单段式停留时间长，超过半衰期臭氧会分解；池体三级串联按 2:1:1 投加，臭氧利用效率高。各段比例通过调节高效溶气装置的臭氧进气流量来实现。
可复算算例：设总臭氧投加量为 12 kg/h，按 2:1:1 分配到三段——
- 第一段 ＝ 12 × 2 ÷ 4 ＝ 6 kg/h；
- 第二段 ＝ 12 × 1 ÷ 4 ＝ 3 kg/h；
- 第三段 ＝ 12 × 1 ÷ 4 ＝ 3 kg/h。
这三个数直接决定各段溶气装置的选型与臭氧管路的管径分配，也决定臭氧发生器要按 12 kg/h 的总产量选而不是按单段选。臭氧发生器的产量倒推方法见臭氧发生器产量怎么算。
2. 冷却水与尾气，两处最容易漏项
- 冷却：放电过程产生热量，需循环冷却水。样本给的是内循环（闭路冷却水经板式换热器换热，含板式换热器、循环水泵、补水水箱及阀门）与外循环（凉水塔＋循环水泵）两套；不具备冷却水条件的地区可采用冷水机。冷却水出水管路装流量开关与温度变送器，流量不足或温度超设定值时报警。
- 尾气：接触室出口收集未溶解臭氧 → 风扇抽出 → 除雾器去除烟雾 → 臭氧破坏装置 → 入口预加热防冷凝 → 反应室催化分解 → 离心风机排出。加热温度由温控器调节，温控器安全开关在温度过高时切断电源。
- 催化剂寿命：样本注明长期运行后催化剂易因表面被无机盐或中间产物覆盖而失活，更换周期与费用要在技术协议里写明由谁承担。
四、BFOF 流化床芬顿：把铁泥问题往前推了一步

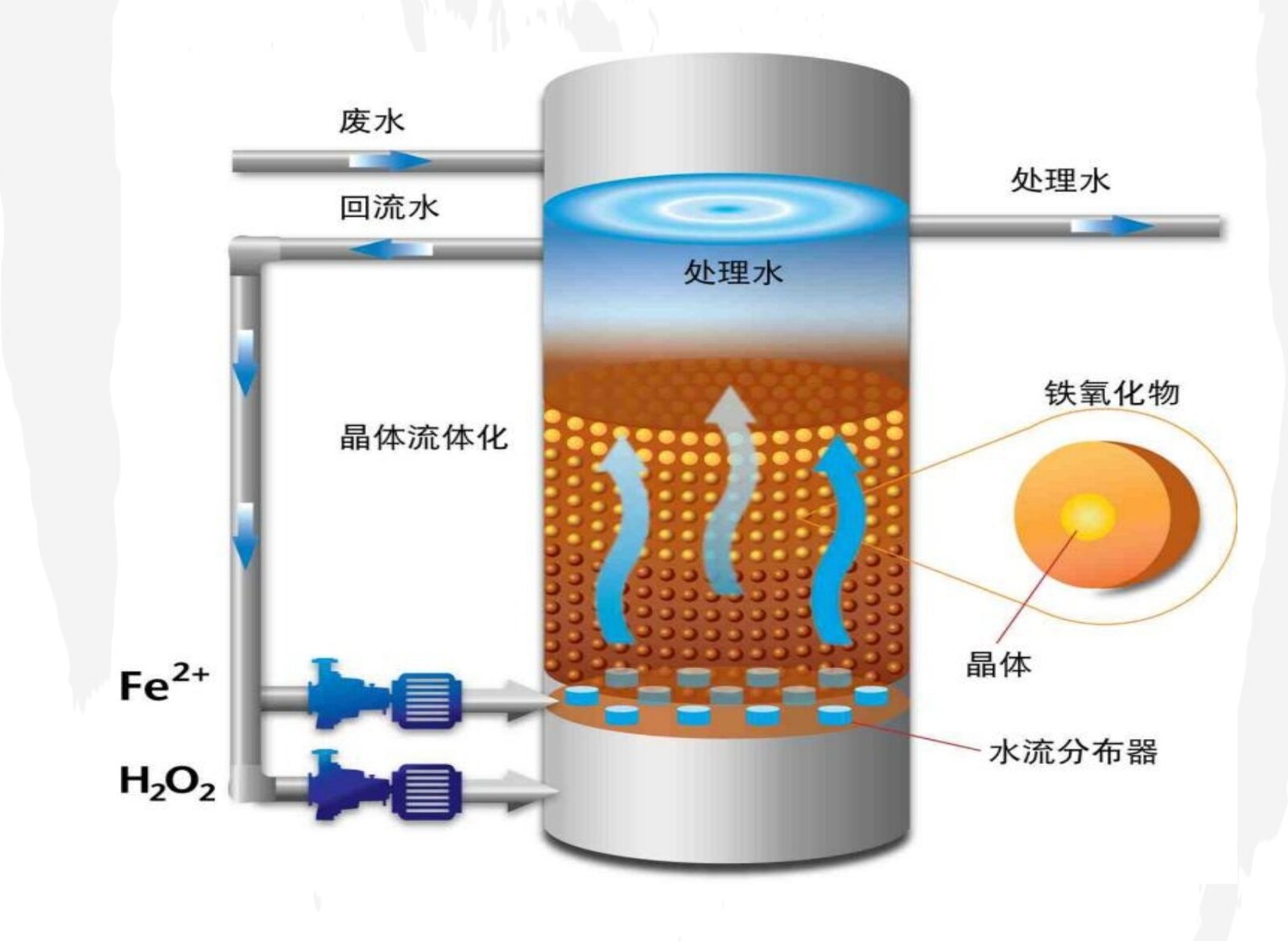

样本里的改良路线叫 BFOF 流化床芬顿氧化反应器，把传统均相芬顿、液固流化床结晶与异相催化结合起来：以 0.2 – 0.5 mm 硅砂作为结晶核种，铁以晶体形式在担体表面生长，长到 1 – 2 mm 后排出槽外回收再利用或减排。
样本列的相对传统铁碳＋芬顿的差别有六条：基本无需调整 pH，减少操作步骤；减少 H₂O₂ 加药量；罐内专用填料且配比可按污水种类调整；反应时间更短、设备体积更小；减少化学污泥产量，担体表面铁氧化物具异相催化效果；可通过双氧水加药量调整 COD 去除量。以上为样本表述，实际效果随水质与项目条件变化。
停留时间差别落到池容上是多少
样本给的停留时间是约 0.5 – 2 小时，并对比一般生物处理约需 12 – 24 小时。以 2,000 m³/d 的水量取中值折算：
- 小时水量 ＝ 2,000 ÷ 24 ＝ 83.3 m³/h；
- 按停留 1 h 计，反应器有效容积 ＝ 83.3 × 1 ＝ 83.3 m³；
- 按生物处理停留 18 h 计，池容 ＝ 83.3 × 18 ＝ 1,499 m³；
- 两者相差约 18 倍——这就是样本所说「设备体积更小」的量级来源。
样本另称初设成本约为一般生物处理系统投资成本的 1/3 – 1/4。这是样本值，随项目规模、水质与建设条件变化，不能当作报价依据；投资比选要按本项目的实际清单算。
五、去除率与运行成本：先看区间，再看构成
| 指标 | 样本数值 | 备注 |
|---|---|---|
| 单独臭氧 COD 去除率 | 10% – 30% | 不带催化剂时的区间 |
| 催化氧化 COD 去除率 | 40% – 80% | 样本 p07「核心作用」 |
| 可生化性提升 | BOD₅/COD < 0.3 提升至 0.3 – 0.5 以上 | 样本对难生化废水的表述 |
| 反应时间 | 10 – 30 min | 样本 p06「技术分析」 |
| 吨水处理成本 | 0.5 – 1.5 元 | 样本未注明含哪些成本项 |
| 臭氧制备电耗占比 | 占运行成本 60% 以上 | 样本 p14「总结」 |
| BFOF 脱色率 | 90% 以上 | 样本 p20，随水质变化 |
数据来源：《北京川青清臭氧催化氧化及铁碳+芬顿系统》样本 p06 / p07 / p14 / p20。以上为样本给出的区间值，为达到相应排放限值创造条件，实际去除率与成本以水质小试与项目实测为准。
可复算算例：按 2,000 m³/d 的水量，用样本的吨水成本区间估算运行费用——
- 下限 ＝ 2,000 × 0.5 ＝ 1,000 元/d，年运行费 ＝ 1,000 × 365 ＝ 365,000 元；
- 上限 ＝ 2,000 × 1.5 ＝ 3,000 元/d，年运行费 ＝ 3,000 × 365 ＝ 1,095,000 元；
- 取中值 1.0 元/m³ 即 2,000 元/d，其中臭氧制备电耗按 60% 计 ＝ 2,000 × 0.6 ＝ 1,200 元/d。
这条算例说明两件事。第一，吨水成本的区间跨度是 3 倍，拿区间中值做投资决策风险很大，必须用本项目的水质小试把它收窄。第二，成本的大头在电，降运行费的着力点是臭氧的利用效率——这也是样本强调三段 2:1:1 投加的原因。
六、出水指标与合同条款
- GB 18918-2002《城镇污水处理厂污染物排放标准》表 1「基本控制项目最高允许排放浓度」：COD 一级 A 标准 50 mg/L、一级 B 标准 60 mg/L、二级标准 100 mg/L——高级氧化段的去除目标应由这一档指标与所在地的地方标准共同确定；
- GB 5085.7-2019《危险废物鉴别标准 通则》与 HJ 298-2019《危险废物鉴别技术规范》：芬顿铁泥的属性判定与处置路径按这两份文件走，不按经验推定；
- 合同要写死的：进出水水质的验收口径与取样方法、催化剂的更换周期与费用归属、臭氧尾气破坏装置的出口浓度限值、芬顿路线的污泥产量与含水率承诺、以及水质小试的数据是否作为验收依据。
有一条要提前说清楚：样本里的去除率是区间，不是承诺值。把区间上限直接写进技术协议是常见的纠纷来源，正确做法是先做小试、用本项目的水样把区间收窄，再据此约定验收指标。
七、适用与不适用
适用
- 预处理：化工、制药、农药等难生化工业废水提升可生化性、降低毒性；
- 深度处理：市政或工业废水生化出水去除残留 COD、色度与微量污染物；
- 应急处理：突发污染时快速降低毒性与污染负荷；
- 样本列的典型行业：印染（高色度、含偶氮染料）、制药（含抗生素与激素类）、垃圾渗滤液（老龄化、B/C < 0.1）、化工园区混合废水、煤化工（含酚、氰化物、吡啶）、农药（含氯代烃、有机磷）。
不适用
- 常规市政污水的一般达标——生化段能解决的事不必上高级氧化，运行成本不划算；
- 水量与水质波动极大且没有调节能力的站点——投药量无法稳定，出水会跟着波动；
- 没有做过水质小试就要求锁定出水指标的项目——两条路线都给不出负责任的承诺；
- 厂内没有污泥处理余量、又只能走芬顿路线的场合——铁泥出路要先解决。
常见问题
臭氧催化氧化和普通臭氧氧化差在哪？
盐度高的废水为什么偏向臭氧路线？
芬顿的污泥到底怎么处置？
三段 2:1:1 投加怎么落到设备上？
BFOF 流化床和传统芬顿的区别是什么？
运行成本大概什么水平？
这条产品线是进口设备吗？
把水质报告（含 COD、Cl⁻、B/C、pH）、水量与出水目标发我们，先判断该走哪条路线，再安排水质小试确定投加量与停留时间。查看臭氧催化氧化及铁碳芬顿系统产品页。
